芯力特自主研发SIT1044芯片是一款应用于CAN协议控制器和物理总线之间的高性能(CAN FD)收发器芯片,可应用于卡车、公交、小汽车、工业控制等领域，总线耐压达到±40V，支持5Mbps(CAN FD)灵活数据速率，具有在总线与CAN协议控制器之间进行差分信号传输的能力……

芯力特±40V耐压(CAN FD)收发器芯片SIT1044，其主要特征如下：

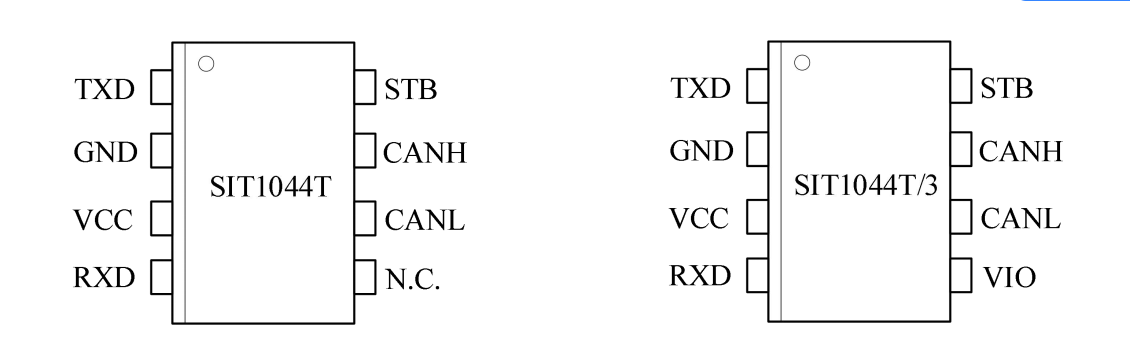

图1 芯片引脚示意图（提供SOP8以及DFN3*3-8，小外形无引脚封装）

• 总线耐压能力-40V~40V；

• HBM防护8KV;

• 支持5Mbps(CAN FD)（灵活数据速率）；

• 性能达到或优于“ISO 11898”标准,提供SOP8以及DFN3*3-8，小外形，无引脚封装；

• 驱动器（TXD）显性超时功能，待机总线（BUS）显性超时功能，带唤醒功能的低功耗待机模式，内置过温保护功能；

• SIT1044T/3型号I/O电压范围支持3.3V和5V MCU；

• VCC和VIO电源引脚上具有欠压保护；

• 通过-40℃~125℃高低温老化实验，满足工控与车载应用范围；

• 高抗电磁干扰能力，未上电节点不干扰总线

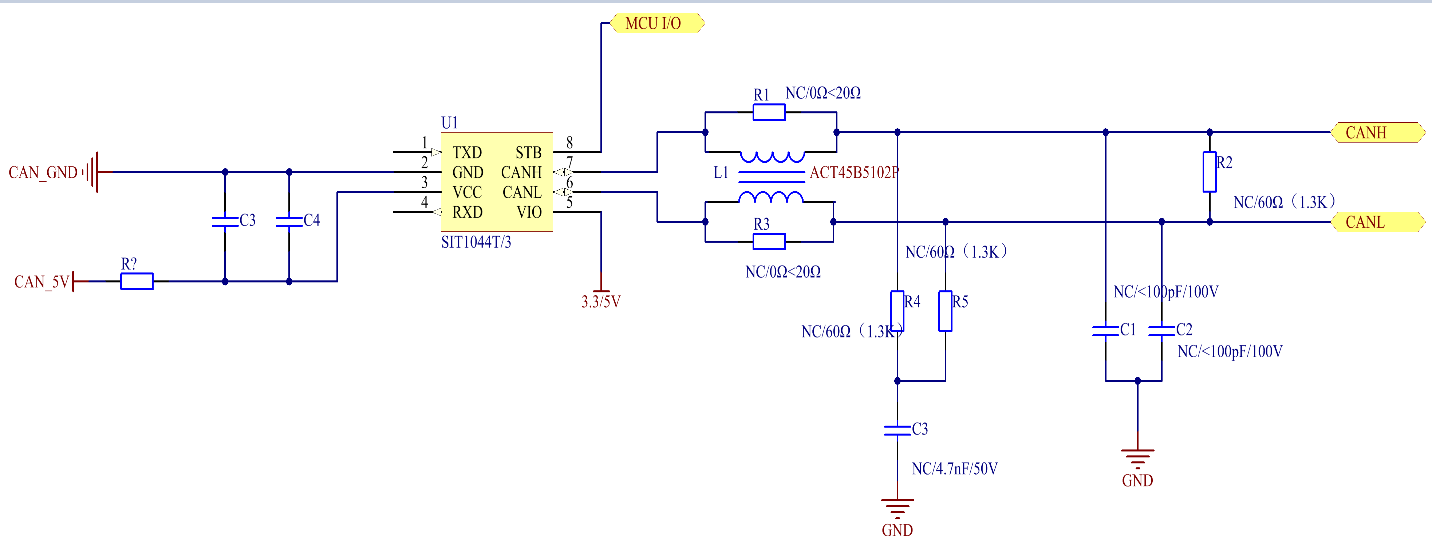

SIT1044T/3典型应用电路如下：

图2 SIT1044T/3典型应用电路
