方案简介
BNC接头，是一种用于同轴电缆的连接器,是一种屏蔽电缆，有传送距离长、信号稳定的优点，它被大量用于通信系统中，在高档的监视器、音响设备中也经常用来传送音频、视频信号。因其需要较远距离传输且走线环境多为户外及一些电磁环境较复杂的地方，易引入各种干扰，导致后端芯片的损坏、系统重启、死机等等现象，此类情况必然给后续产品的稳定性及可靠性带来一定隐患，此方案采用封装体积小、响应速度快、结电容低的ESD管做保护，在不影响数据传输的前提下满足IEC 61000-4-2 Level 4静电放电防护需求，让后端的电路得到有效全面的防护。

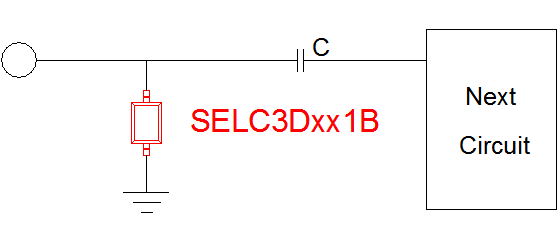

应用示例
型号参数
规格型号 | 方向 | 工作电压(V) | IPP(A) | 钳位电压(V) | 结电容(pF) | 封装 |
SELC3D3V1B | Bi. | 3.3 | 19 | 20 | 1.5 | SOD‐323 |
SELC3D5V1B | Bi. | 5 | 18 | 21 | 1.5 | SOD‐323 |
SELC3D8V1B | Bi. | 8 | 14 | 25 | 1.5 | SOD‐323 |
SELC3D12V1B | Bi. | 12 | 9 | 35 | 1.5 | SOD‐323 |
SELC3D15V1B | Bi. | 15 | 7 | 45 | 1.5 | SOD‐323 |
SELC3D18V1B | Bi. | 18 | 11 | 44 | 1.2 | SOD‐323 |
SELC3D24V1B | Bi. | 24 | 5 | 55 | 1.5 | SOD‐323 |
SELC3D36V1B | Bi. | 36 | 3 | 70 | 1.5 | SOD‐323 |
