方案简介
网络端口因其需要较远距离传输且走线环境多为户外及一些电磁环境较复杂的地方，极易引入各种干扰，导致后端芯片的损坏、系统重启、死机等现象，，此方案采用高温低漏电的TVS产品，保证在高温85℃运行条件下数据传输不丢失，满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5 Leve 3 雷击浪涌防护需求。

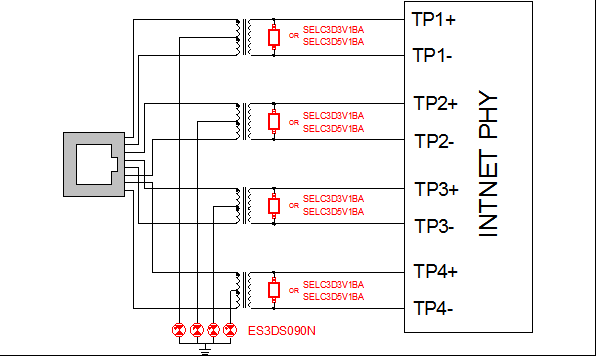

方案示例
型号参数
规格型号 | 方向 | 工作电压(V) | IPP(A) | 钳位电压(V) | 结电容(pF) | 封装 |
Bi | 3.3 | 14 | 20 | 0.8 | SOD-323 | |
Bi | 5 | 12 | 21 | 0.8 | SOD-323 | |
规格型号 | 直流击穿电压(V) | 冲击击穿电压(V) | 绝缘电阻(MΩ) | 极间电容(pF) | 耐短波电流(KA) | 耐交流电流(A) |
090±30% | ≤900 | ≥100 | ≤1 | 0.5 | 1 |
