应用说明书
DC 电源口静电放电防护方案

方案简介

12V/24V电源广泛使用在汽车电子设备、工业控制、通信安防等重要领域，电源作为电子产品的“心脏”，它能否稳定可靠的运行，直接决定着产品最终的可靠性，实际应用中复杂的电磁环境，导致设备及易遭受静电或其它感应过电压等情况的影响而损坏，此方案采用导通电压精准度高、响应速度快、钳位电压低的TVS瞬态抑制二极管做保护，满足IEC 61000-4-2 Level 4静电放电及IEC 61000-4-5 Level 1雷击浪涌防护需求的同时且做到成本最优化。

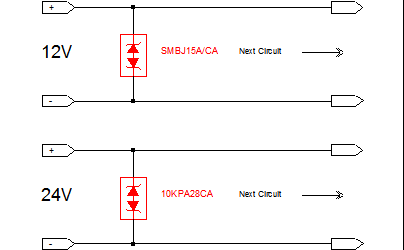

应用示例

DC 12V 24V.png


型号参数

规格型号

方向

工作电压(V)

IPP(A)

钳位电压(V)

结电容(pF)

封装

SMBJ15A/CA

Uni./Bi.

15

24.6

24.4

-

SMB

SMCJ28A/CA

Uni./Bi.

28

33.1

45.4

-

SMC
