方案简介
USB是目前应用面最为广泛的端口，因其裸露的金属座子及对外通讯的信号PIN脚，容易受到ESD脉冲、插拔尖峰脉冲电压等快速瞬变的影响，普通的防护器件会对数据的传输造成影响，USB3.0可达5Gbps的数据传输速率，因为高速系统的结构较小，对ESD更为敏感。此方案信号部分采用集成四通道保护、超低容值、低漏电的ESD静电二极管防护器件，在不影响数据传输的前提下满足IEC61000-4-2 Level 4静电放电防护需求。

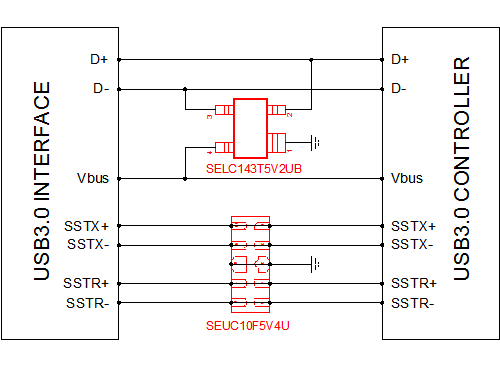

应用示例
型号参数
规格型号 | 方向 | 工作电压(V) | IPP(A) | 钳位电压(V) | 结电容(pF) | 封装 |
SELC143T5V2UC | Uni. | 5 | 6 | 15 | 0.8 | SOT-143 |
Uni. | 5 | 4.5 | 15 | 0.6 | DFN2510-10L |
